硬件调试：

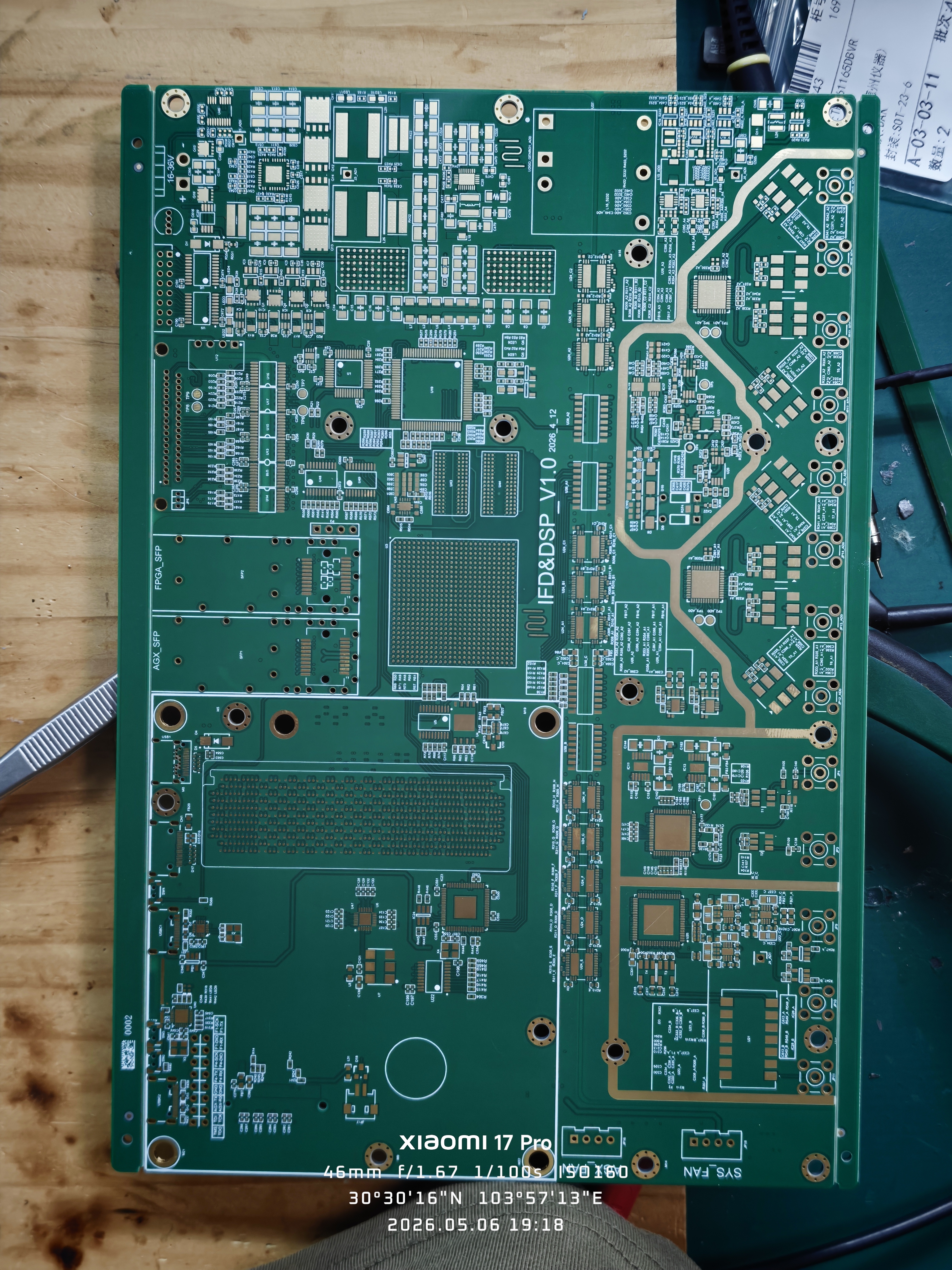

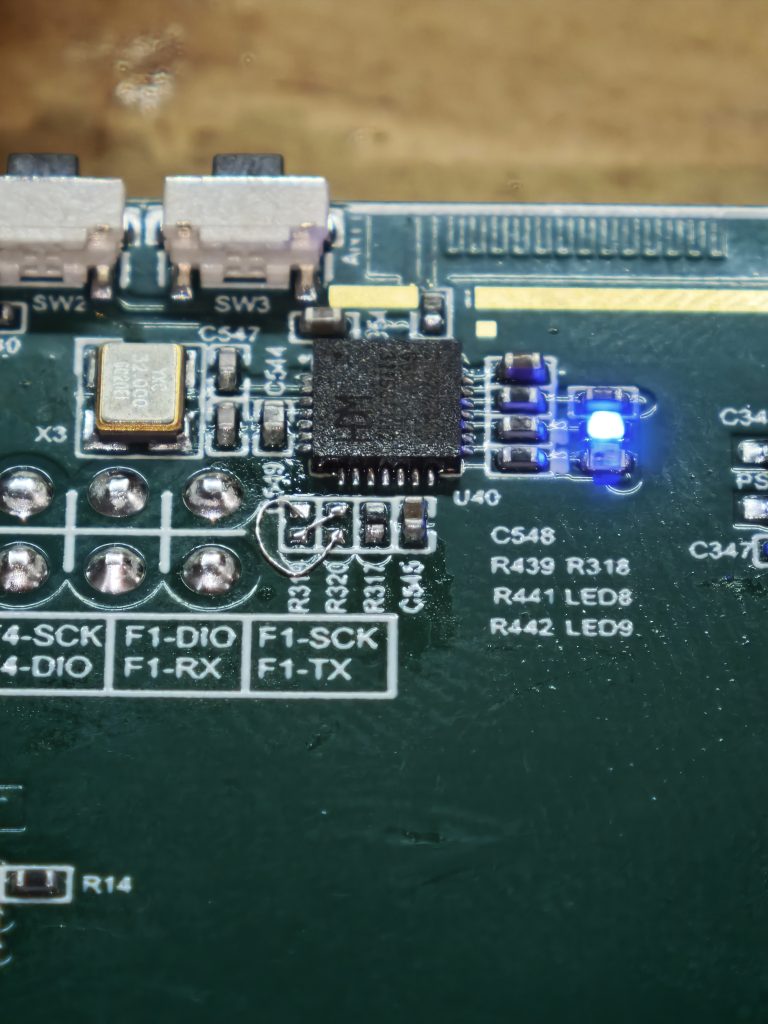

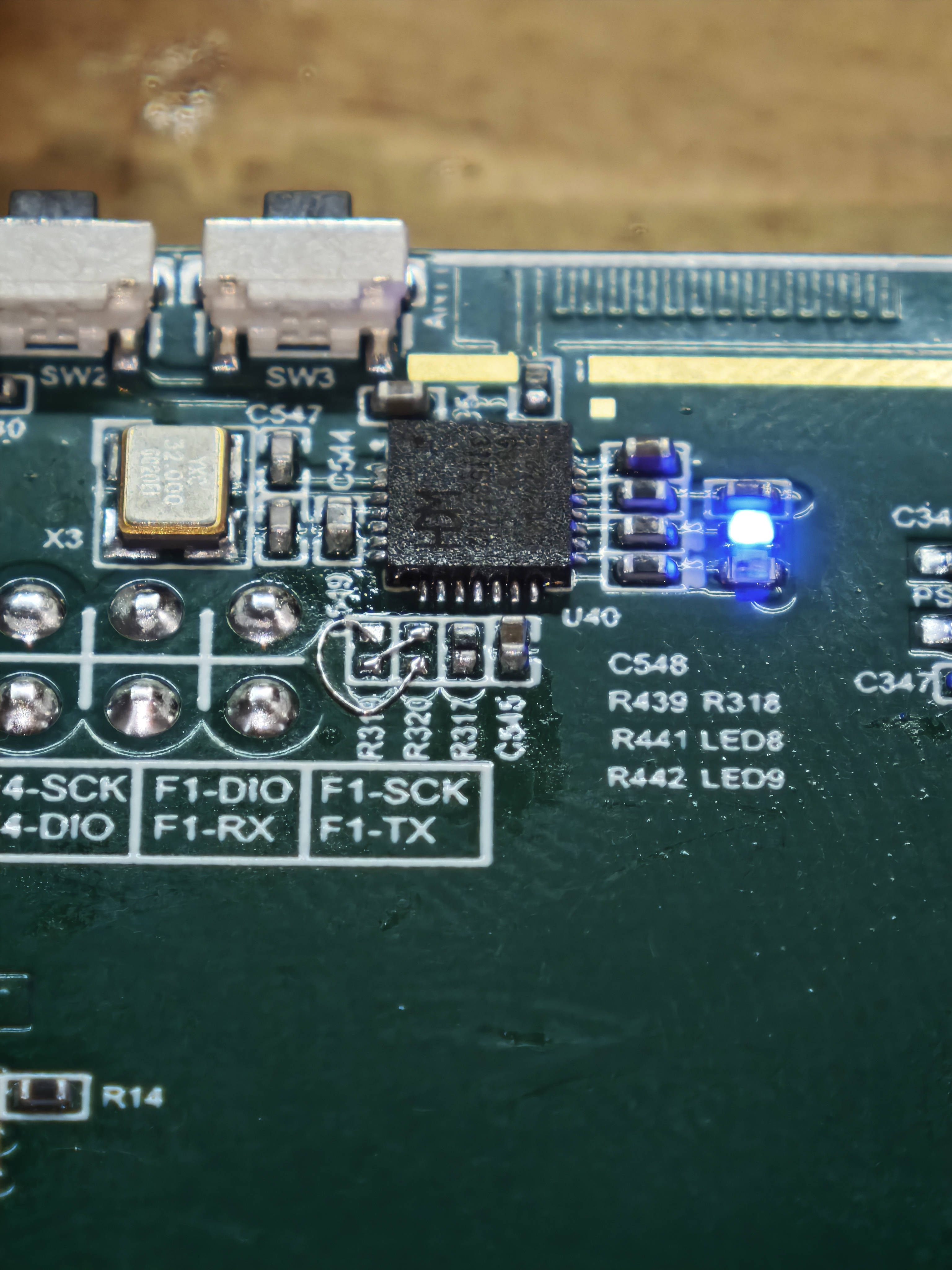

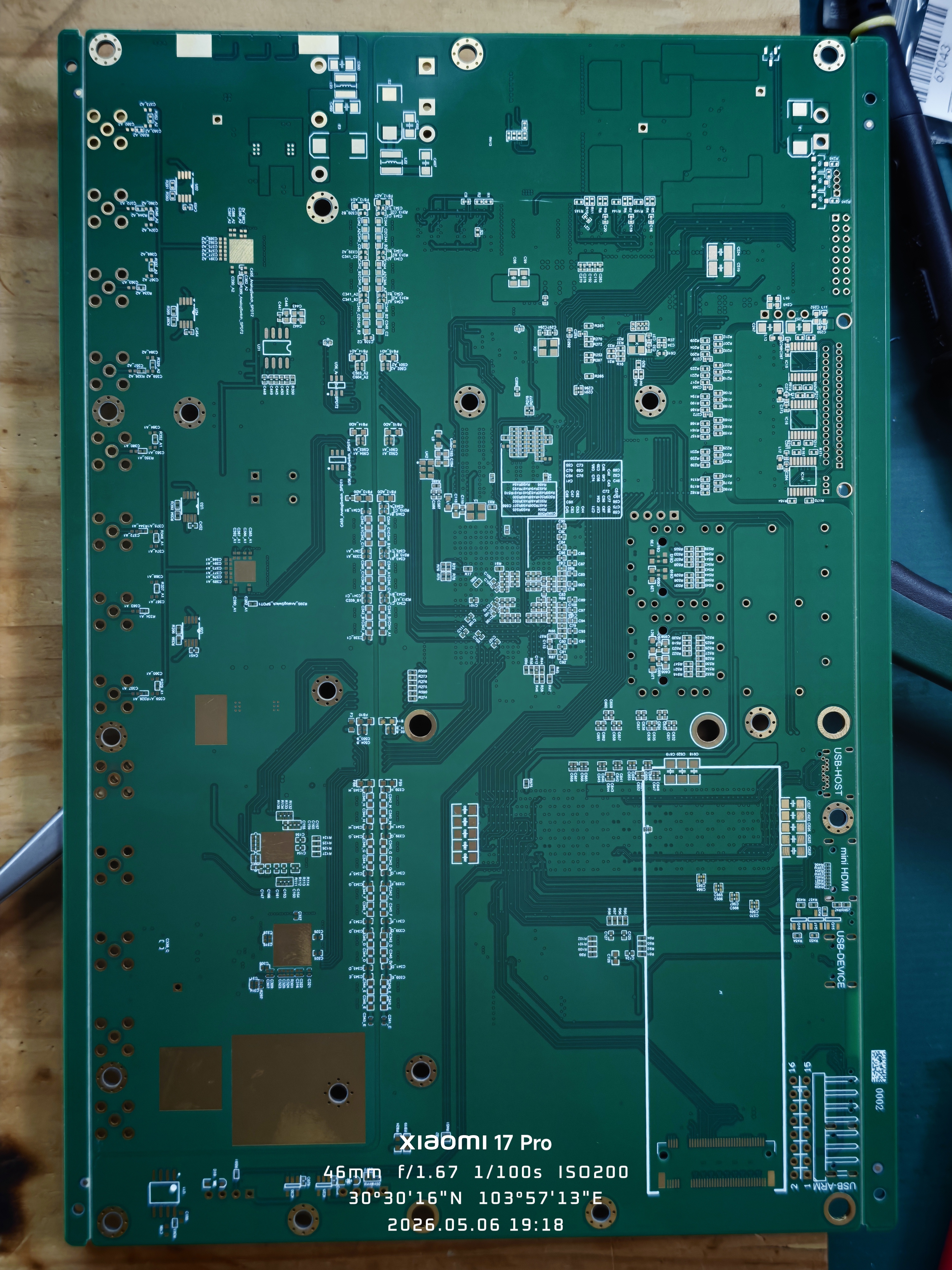

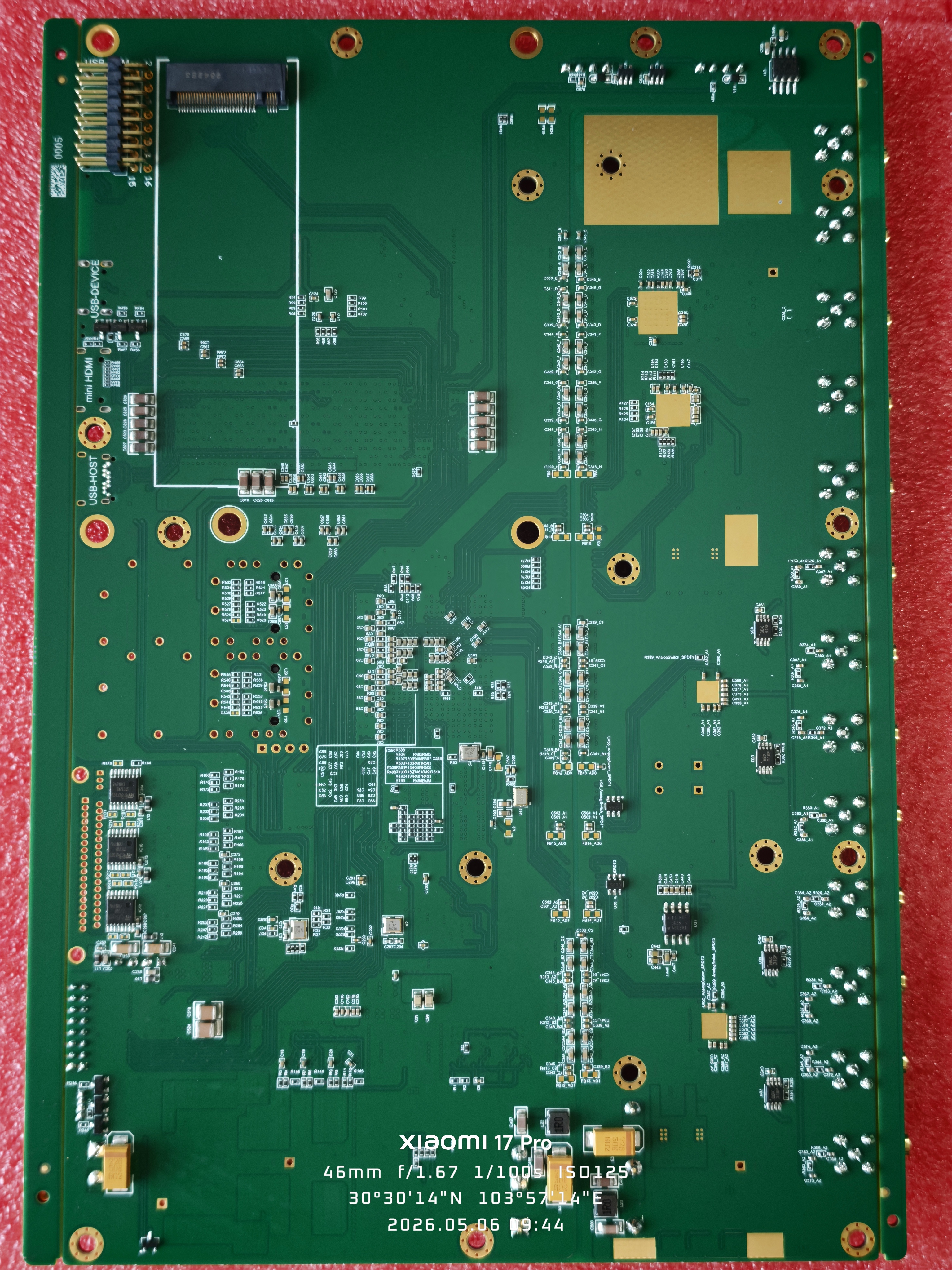

5月6日板子到手,电源芯片LM5137未焊接，磁珠未焊接，RGB发光二极管贴错极性，应为共阴二极管

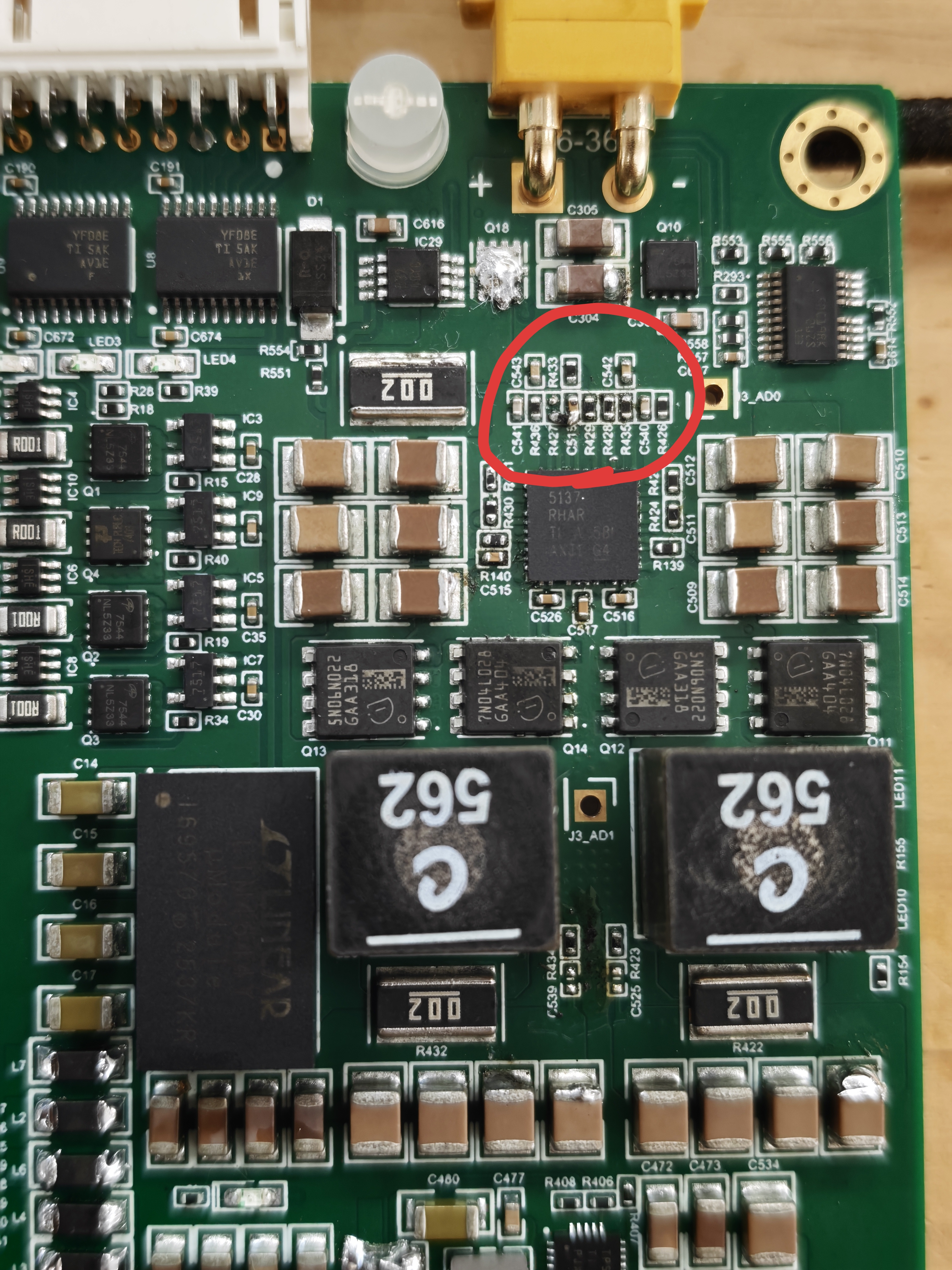

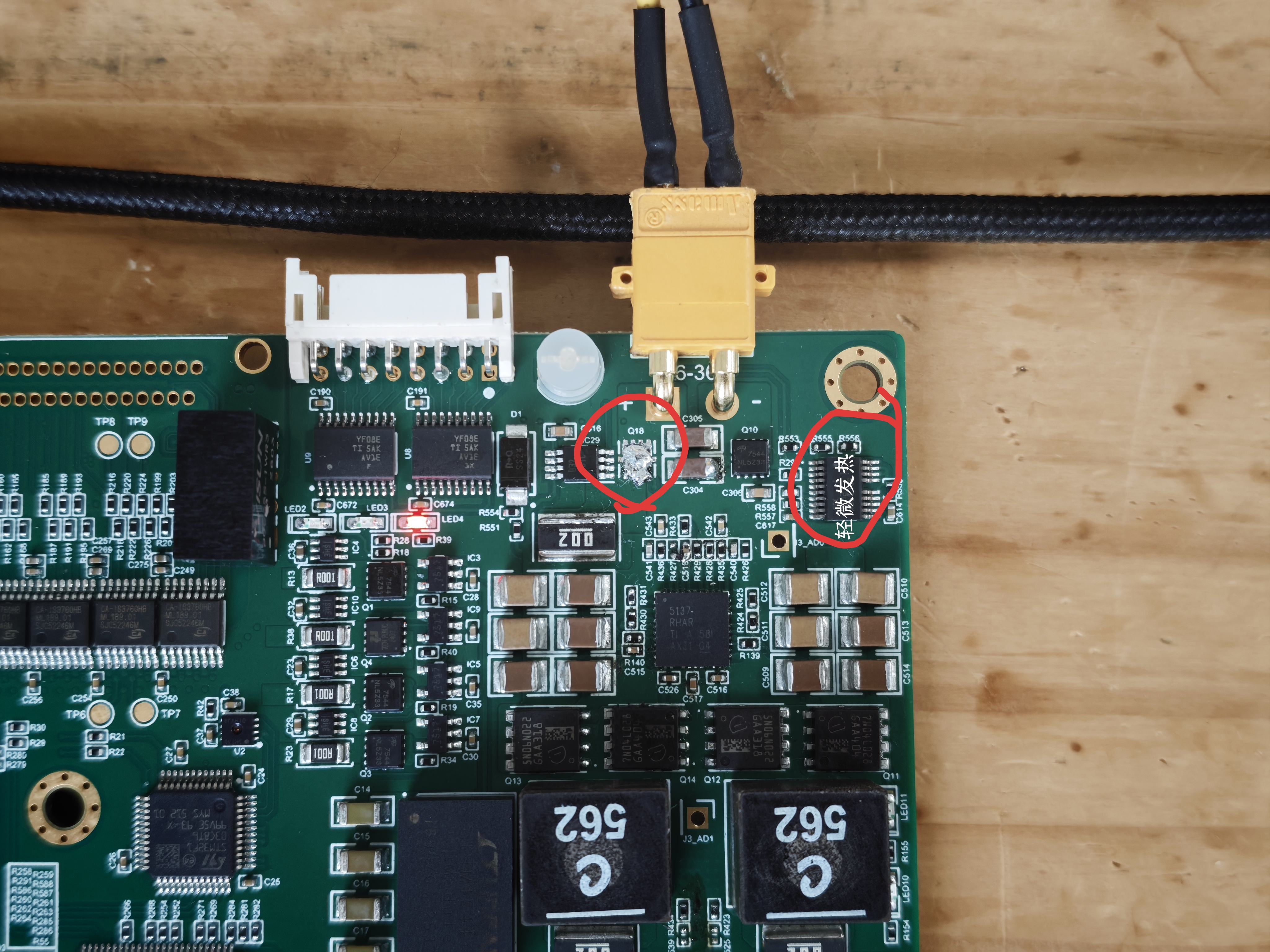

补上LM5137芯片，上点，发现电源保护芯片未开启，查询发现设计时参数配置的12V，实际工作电压在24V±8V，因此修改电阻，将R553改为91k，R555，R556改为3k3。实测16V欠压保护，最大30V过压，但超过30V时，电源保护芯片损坏，目前不知道原因，因此只能暂时先去掉保护功能，24V正常输入。原因是因为INP脚不能接输入电压，需要一个电阻分压到2V以上才行
随后发现LM5137的两路输出，一路正常，另一路异响，电感啸叫。排查原因时，怀疑反馈回路太长，导致输出震荡，飞线反馈，改工作频率，效果都不理想，后面将强制PWM改为PFM模式，轻载时电感正常工作，但伴随刺耳声，PFM模式下这种情况属于正常，目前可以忽略。
待两路12V输出后，空载时功耗为3W(包括FPGA电源，隔离电源等静态功耗)，并联电子负载测试电源效率，24V输入，11.8V输出10A。 测电源输入端电压为23.7V，输入电流为5.317A，输出电压为11.9V，电流10A，因此粗略计算效率为：
随后检查FPGA多路电源电压是否正常，发现0.85V正常输出，0.9V正常输出，1.8V、1.2V、3.3V均不正常输出，万用表打出VCCINT1、3、4未输出电压，查询手册发现，VCCINT只有在正常输出之后才会输出电压，设计却接在了同一个VCCINT，想要分时上电，需要将前一个的VCCINT输出用于控制后一个使能RUN，因此飞线将VCCINT1与VCCINT2短接，随即所有电压输出恢复正常。

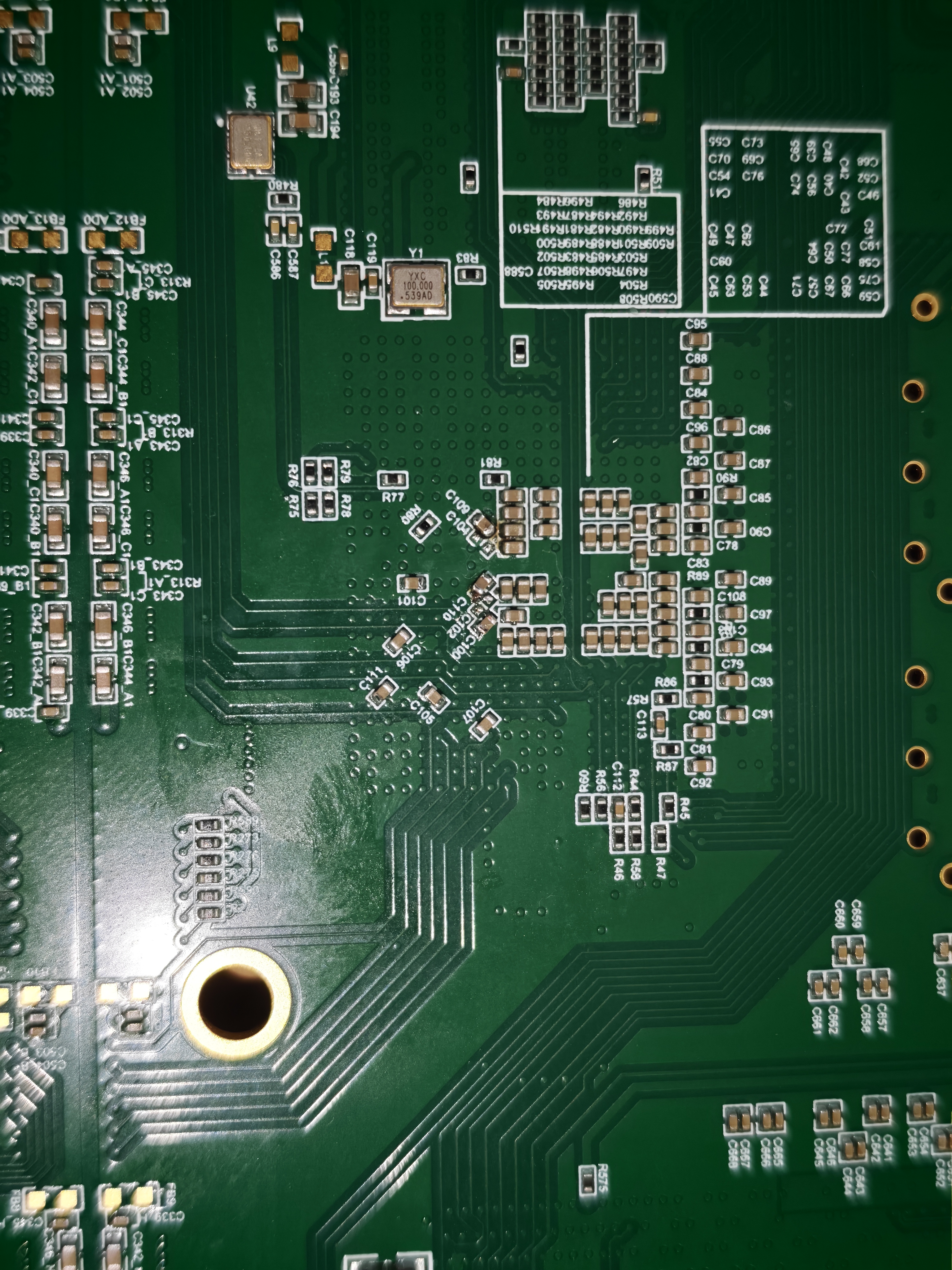

随及焊接FPGA磁珠，将FPGA供电接入，发现一路电源输出被拉低，万用表测试发现，1.8V输出被拉低，判断后级有短路迹象，用红外测温枪打发现整个内层电源域均发热，测试未贴装的板子发现并无短路，因此可能为末级焊接短路，但查找半天未发现短路地点，将板子翻转过来之后发现FPGA底部有电容靠太近，VCC和GND有接触，将短路电容去掉，供电立即恢复正常，至此，所有供电部分电路均工作正常

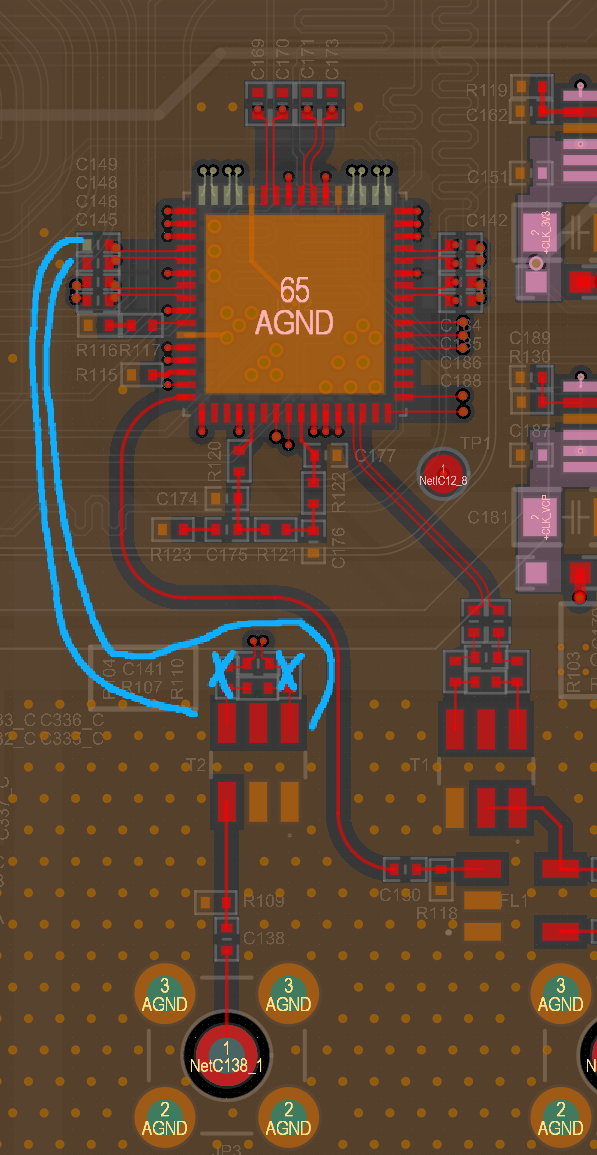

AD9516时钟分配器发热严重且LVPEL0输出异常，阻值对地0 ohm，发现原理图部分同时接了两路输出，去掉时钟输出那一路，若需要时钟输出，则将空的输出跳接过去。另外需要更换AD9516-3，另外参考时钟10M输出无法分频出10M，需要更换一个通道

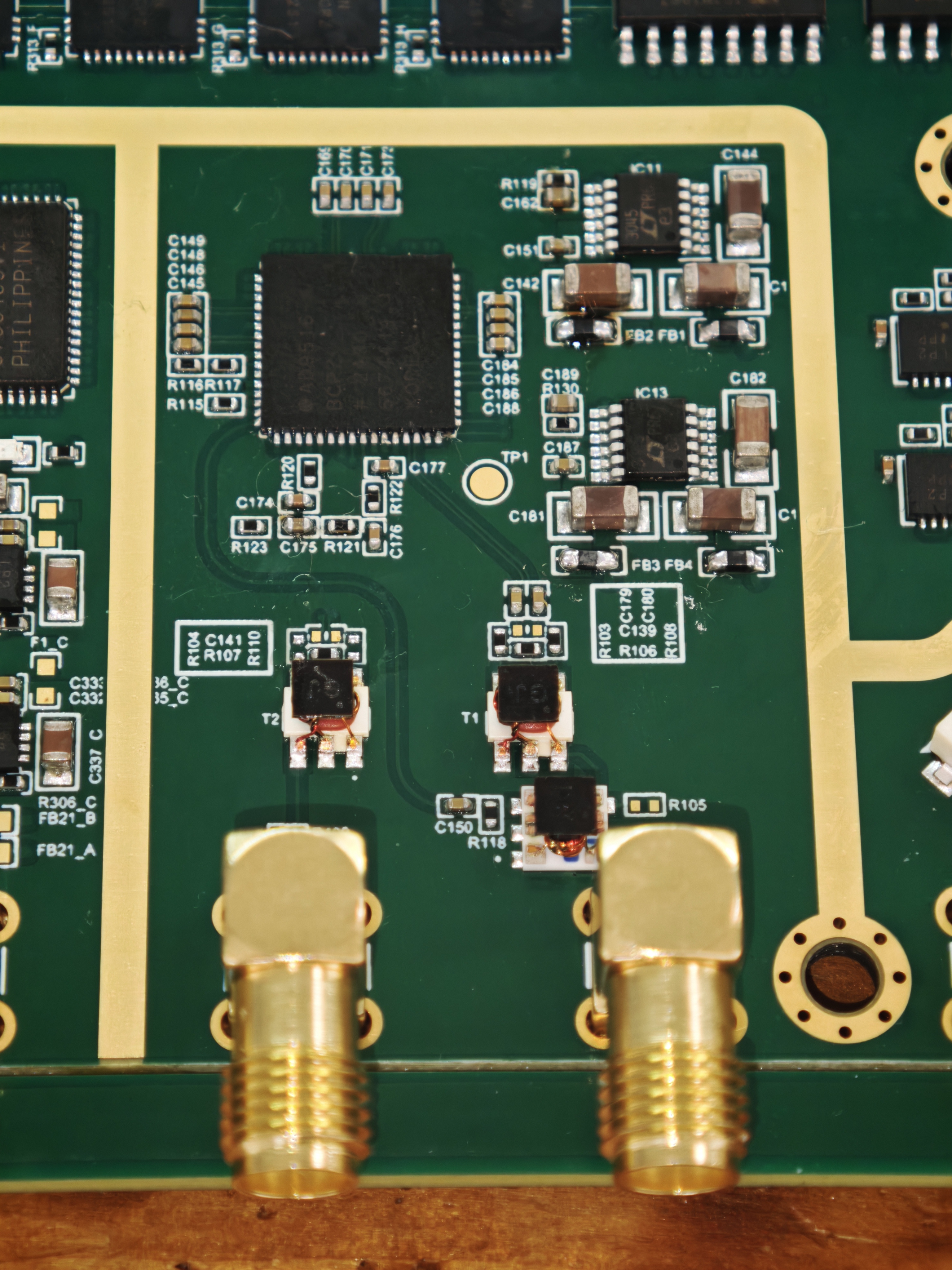

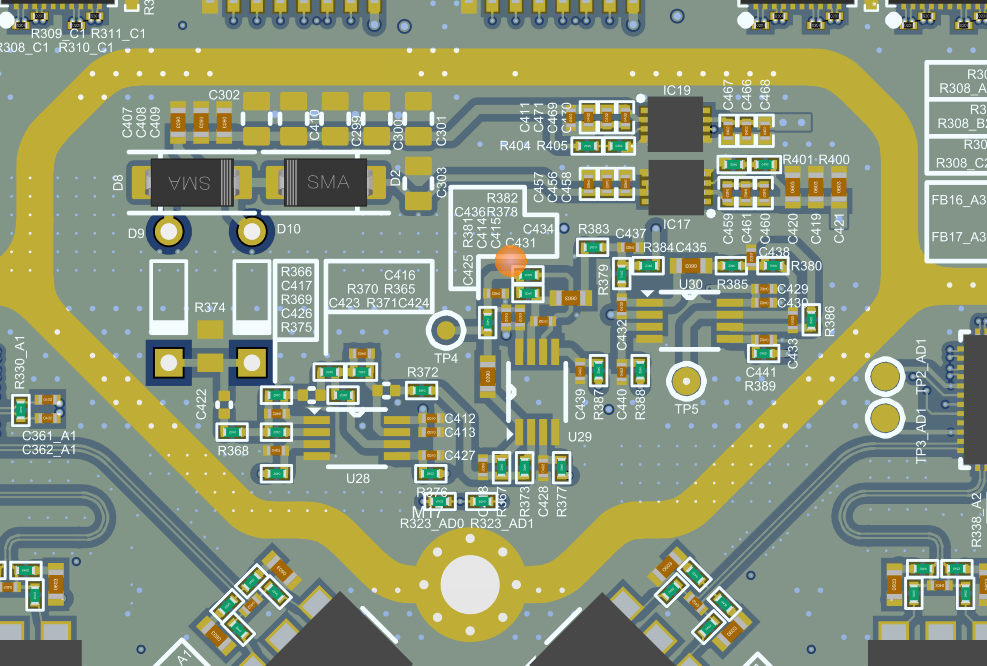

加噪电路正常运行后，使用示波器测试，发现噪声放大电路似乎自激了。过了一会儿居然又好了，预计是刚焊接完，热噪声比较大，冷却后恢复正常
DDR4上电测试通过，频率2666Mhz，位宽32位，两片均测试通过、时序裕量充足，暂无问题

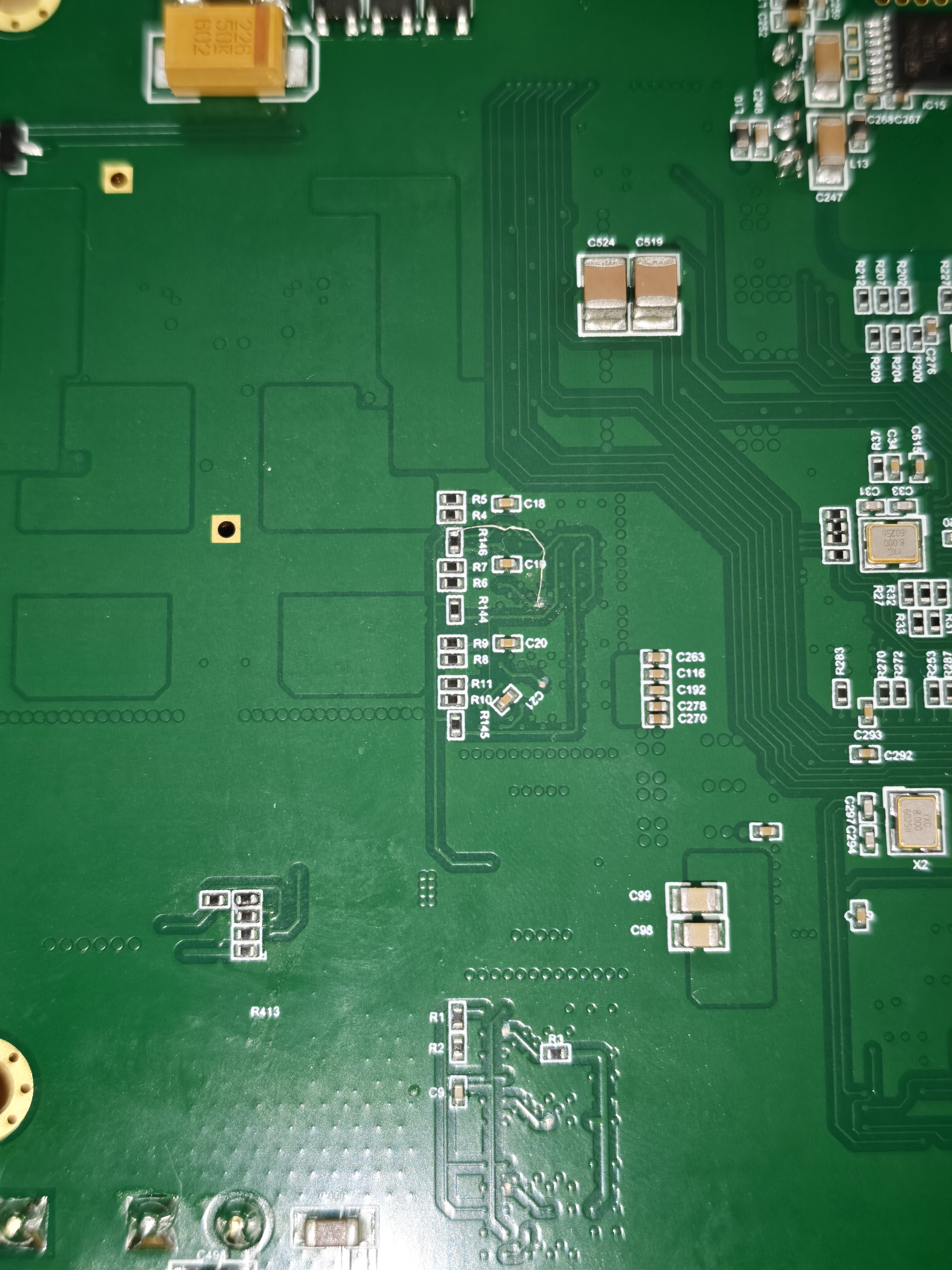

FPGA的温度检测电路原理图连接错误，后续修改为仅接参考，R142、R143去掉

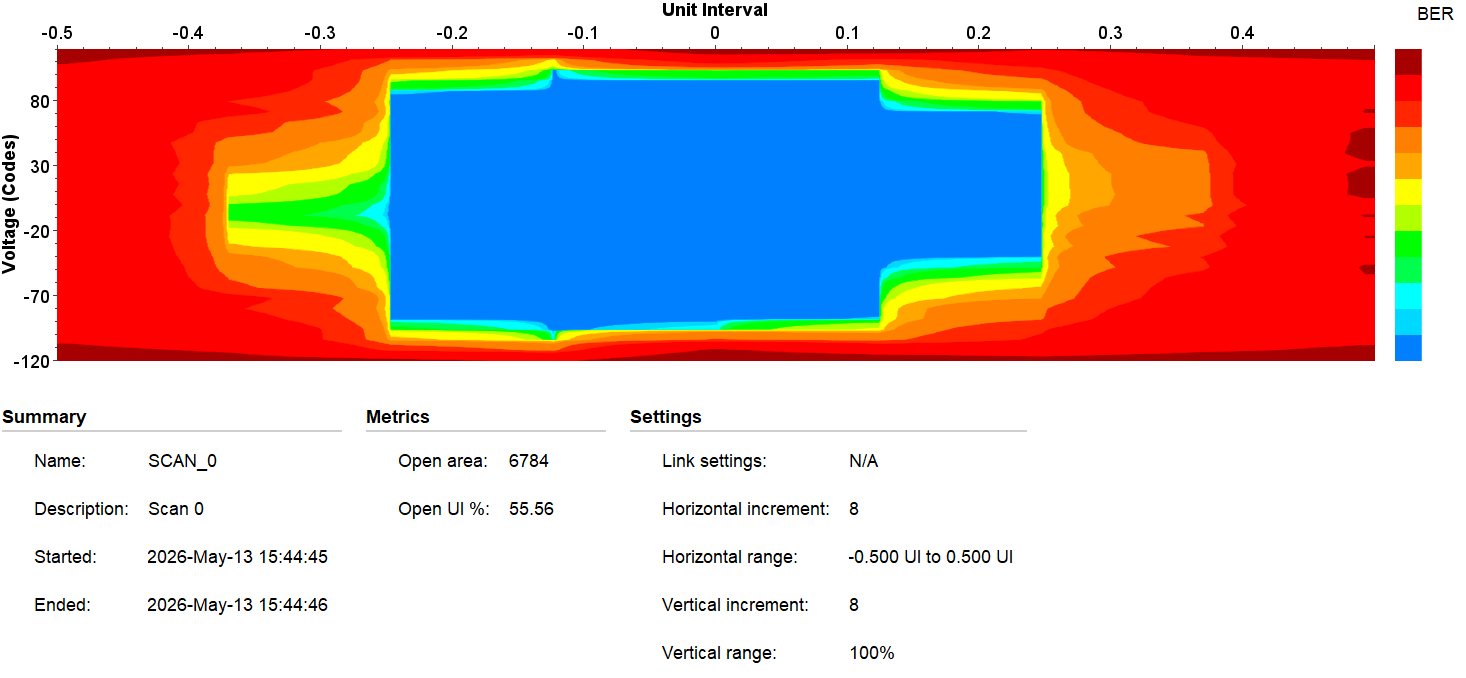

GTY光模块测试眼图：打开区域55.56%，效果较为理想、目前为6.4Ghz速率

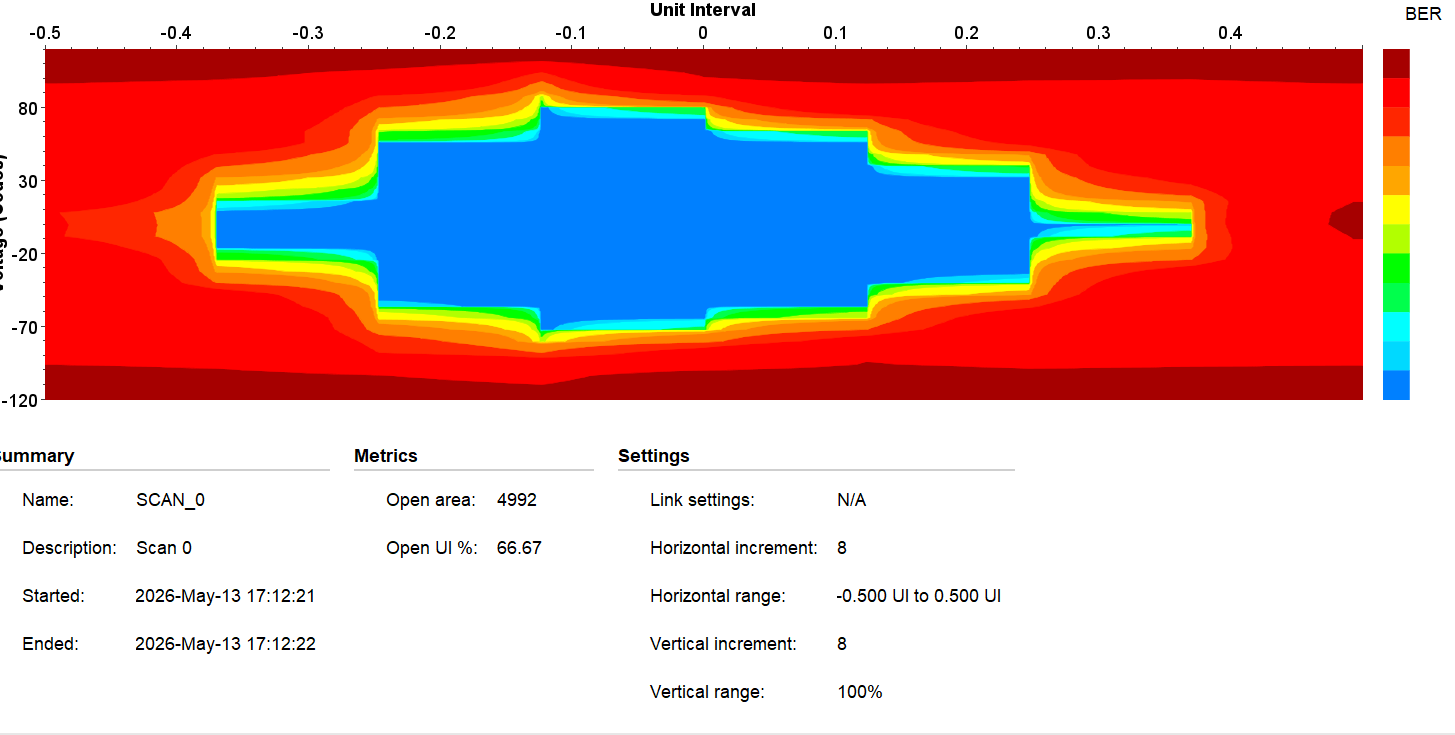

25G测试眼图，效果较为理想，打开区域66.67%，待压力测试评估稳定性
随后需要对板载JTAG进行烧录固件，烧录完成之后才能识别到FPGA，烧录软件下载：FT2232、WCH烧录工具、WCH-DAP镜像

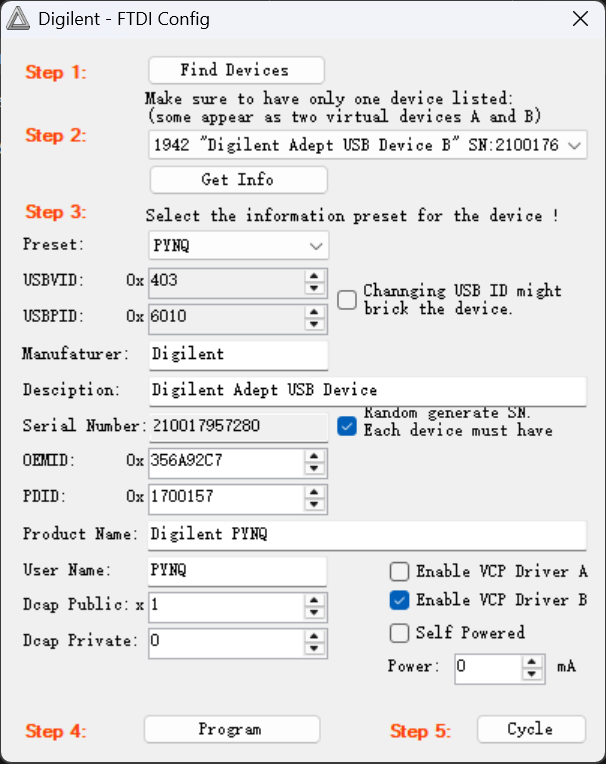

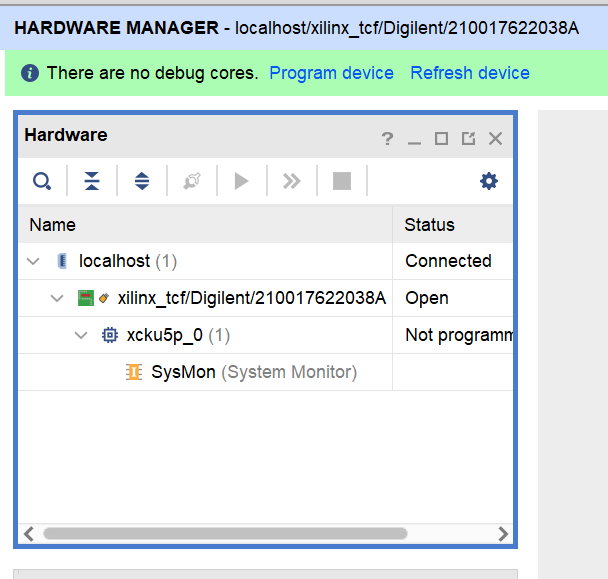

首先插入FPGA调试USB口、电脑端会识别到两个端口，打开DigilentFTDIConfig，选择PYNQ，进行烧录配置，完成之后重新拔插一下，即可打开Vivado进行查看hardware，能识别到JTAG设备和FPGA型号即为配置成功。
调试串口的TX和RX接反了，需要交换一下顺序，交换后通信正常。
接下来配置ARM无线调试器
1、按住BOOT后上电，进入USB下载。

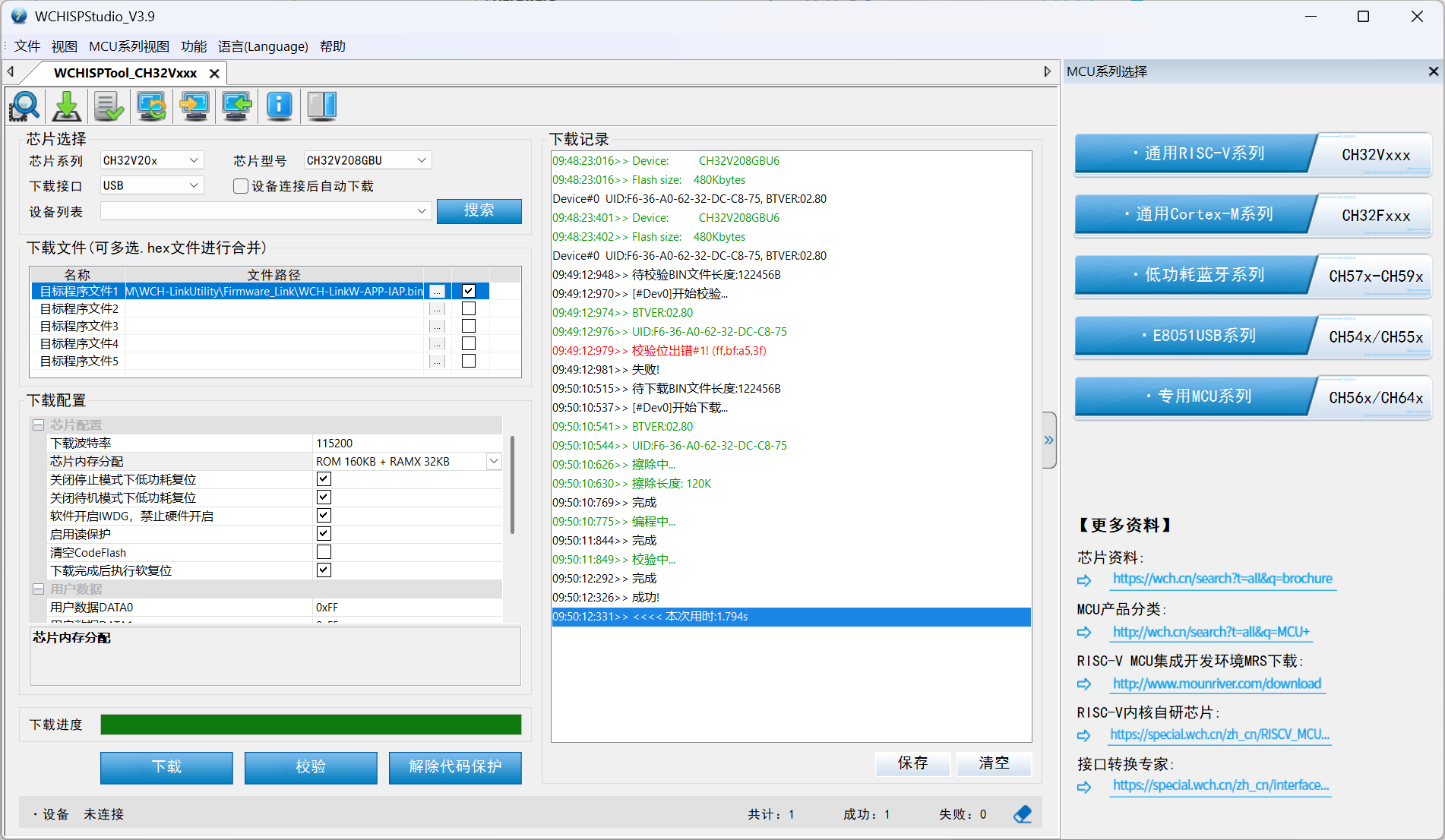

2、使用“WCHISPStudio”烧录WCH-LinkUtility.ZIP压缩包内的“WCH-LinkW-APP-IAP.bin”文件，芯片内存分配选择“RAMX 32K + ROM 160KB”。
3、无线下载使用时注意，从设备先上电，主设备后上电。
注：从设备不能接电脑或手机USB，在识别到USB协议后会变为有线模式。烧录完成之后默认未RISCV模式，需要按住模式再上电，蓝灯亮起即可，需要插入USB再给板子上电才能识别到DAP
